有一種建筑新材料跟傳統材料相比，輕盈而柔韌，透光且環保。在設計師手下呈現出令人流連忘返的夢幻美景，今天，萬豪膜結構就帶您一起了解這種輕薄透的屋/墻面材料：ETFE膜結構材料。

國內用ETFE材料知名的案例：水立方

ETFE是目前為止最強韌的氟塑料，在保持了PTFE良好的耐熱、耐化學和電絕緣性能的同時，它的耐輻射、機械性能和加工性能有了很大程度的改善。

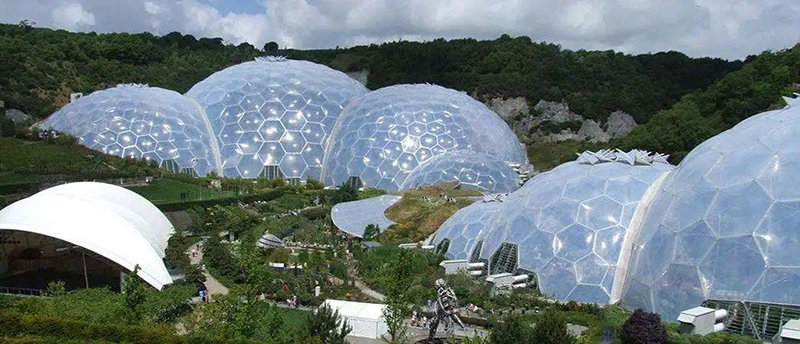

自上世紀九十年代開始，建筑師尼古拉斯·格林肖（NicholasGrimshaw）創新性地將ETFE膜大規模地應用于英國的伊甸園工程后，這種材料得到了許多建筑師的認同，它的建筑用途也日益增多起來。

01.ETFE膜結構材料總述

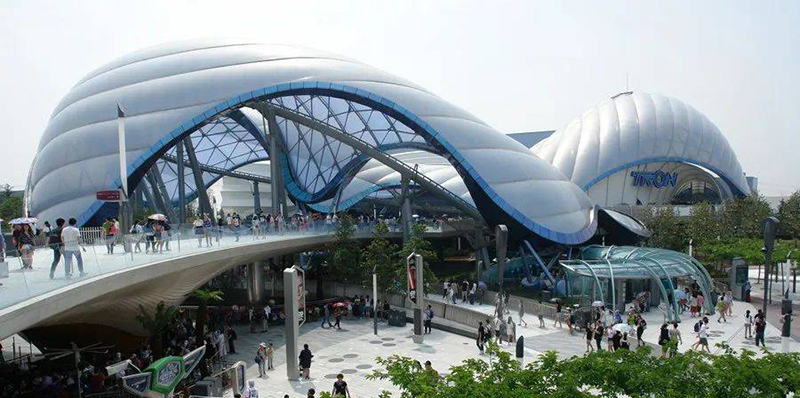

上海迪士尼樂園，創項目建筑屋面／ETFE氣枕屋面

塑料聚合物一直被建筑界當作劣質建筑材料，不同于玻璃、金屬等材料能夠傳達質感。隨著技術創新推動材料發展，氟基塑料ETFE（乙烯四氟乙烯）在水立方上的運用，引起了廣泛的關注。

ETFE（Ethylene Tetm nuoro Ethylene）最初是由杜邦公司（DuPont）于1970年代開發的，中文名為乙烯一四氟乙烯共聚物，俗稱“軟玻璃”，是一種輕質、耐熱的薄膜。ETFE膜具有很多其他材料無法比擬的性能。

ETFE膜的優勢

1. 質輕、韌性好、抗拉強度高、延展性。耐候性和耐化學腐蝕性強

2. 防火安全性好，不會自燃

3. 可見光透過率高

4. 優異的自清潔功能，灰塵不易吸附在其表面

5. 適應性好，幾乎可以加工成任何尺寸和形狀

6. ETFE薄膜可預制成薄膜氣囊，現場組裝、充氣、施工，維修方便

用于建筑上的ETFE氣枕膜結構，ETFE層連續不斷地填充來自氣動系統的空氣，以創建類似枕頭的墊子，從而提供隔熱和結構穩定性以抵抗風或雪荷載。

（棱形氣枕）

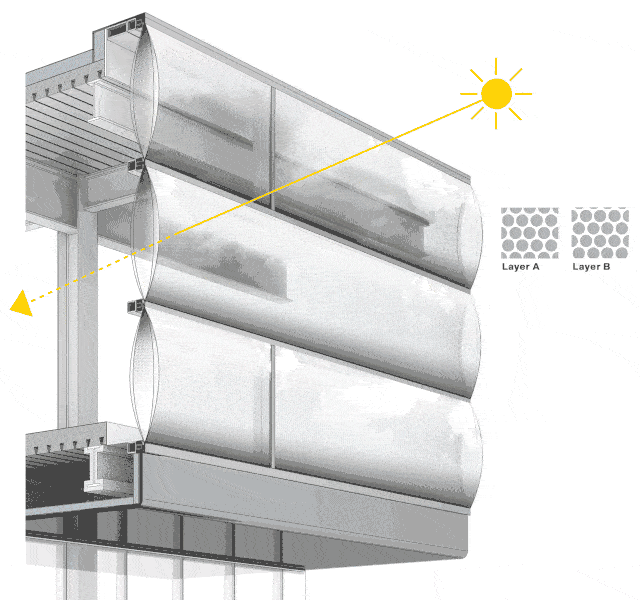

由于ETFE膜的透光性特別好，號稱“軟玻璃”。由于它具有通過UV透明性，可靠地調節建筑物內環境條件的能力，該膜可以印刷特定的圖案，并分層控制太陽光的條件。

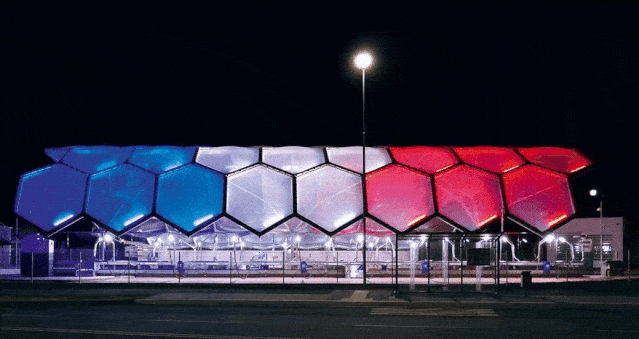

以及，ETFE的低摩擦系數，可防止灰塵或污垢粘附在其表面上，從而降低了維護要求。而且還可以通過變色LED點亮單個墊子，以創建獨特的圖案，從而使建筑立面能夠反映內部情況。與可能危害健康的塑料不同，ETFE既易于回收又持久耐用，生產具有成本效益，并且制造和運輸過程能耗低，這在很大程度上歸功于其重量輕。由于其彈性， ETFE 在自然災害中表現良好，并且在發生火災時具有自熄性。

02.ETFE膜的結構分類

根據膜結構的成形方式和受力特點一般可以分為骨架膜、張拉膜和充氣膜。

1）骨架膜結構

骨架膜結構是膜材依靠具有穩定性、完整性的鋼或其他材料構成的剛性骨架，經張拉而構成的骨架式膜結構。形態有平面形、單曲面形 和以鞍形為代表的 雙曲面形 。

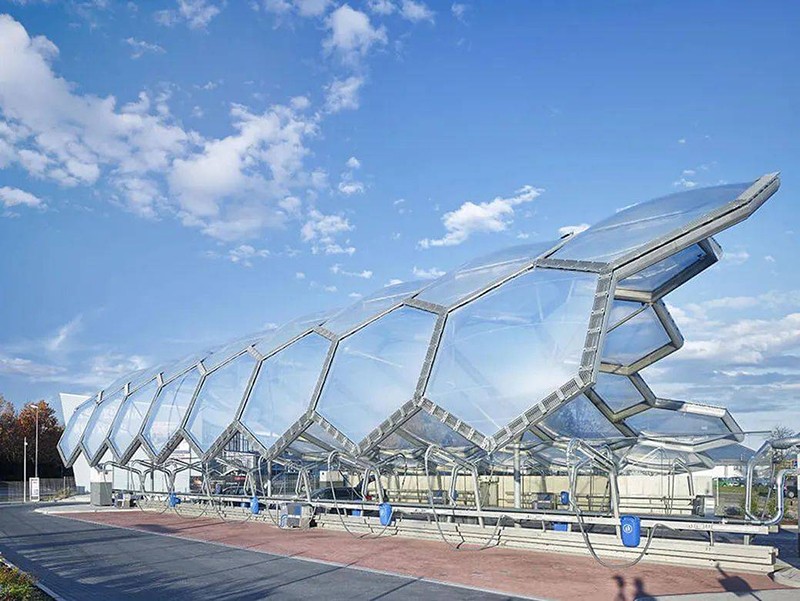

▲Kehl-Sundheim車棚

骨架膜結構的顯著特點在于：膜不是維持結構體系存在的必要結構單元，但膜又不僅僅是單純地用來 覆蓋屋面體系 ，而是充分發揮了其建筑采光功能 、 高強度受力特性 。因屋頂造型比較單純，開口部不易受限制，且經濟效益高等特點，廣泛適用于任何大，小規模的空間。

2）張拉膜結構

張拉膜結構以膜材、鋼索及支柱構成，利用鋼索與支柱在膜材中導入張力以達安定的形式。除了可實踐具創意，創新且美觀的造型外，也是最能展現 膜結構精神的構造形式 。大型跨距空間也多采用以鋼索與壓縮材構成鋼索網來支撐上部膜材的形式。

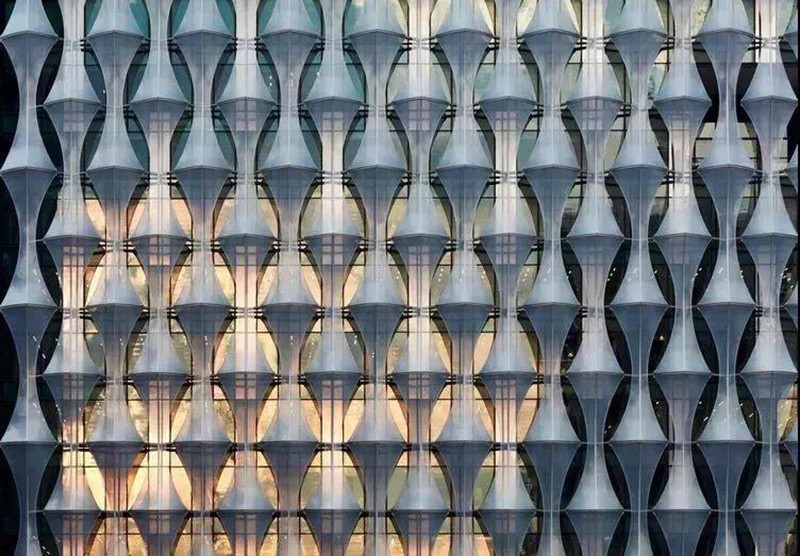

▲美國駐倫敦大使館

張拉膜結構可以根據需要制成 任意復雜曲面形狀 ，體現自然流暢之美；并有 多種顏色的膜材可選，以適應周邊的環境、滿足建筑效果要求；而且 膜結構質量輕 ，一般不需要太龐大的支撐結構，這是其他建筑材料無法比擬的優勢所在。

3）充氣膜結構

充氣膜結構是指在以高分子材料制成的薄膜制品中充入空氣后形成的結構。我們常說的的充氣膜結構一般指氣承式膜結構（Air-supportedMembrane Structure）即是通過送風向建筑物內充氣（常為室外氣壓的1.001～1.003倍），使室內外保持一定的壓力差從而支撐覆蓋膜體并保持其穩定的形狀。

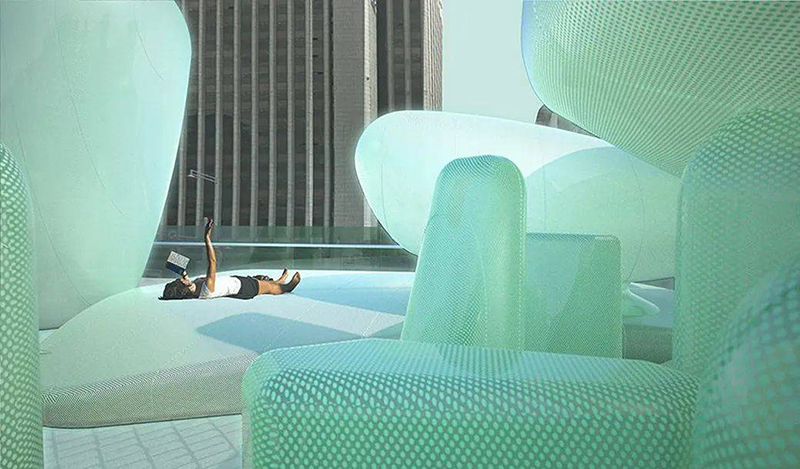

新韓國花園

另一種充氣膜結構根據其外觀形式也稱為氣肋式、氣囊式膜結構，即向單個膜構件內充氣（常為室外氣壓的2～7倍），使其保持足夠的內外壓差。

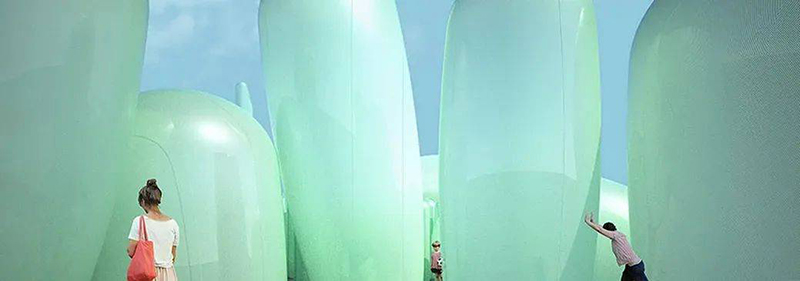

新韓國花園

構件單個或組合在一起作為類似于梁、拱、平板等受力結構構件。這種結構對膜材自身的氣密性要求很高，需不斷地向膜構件內充氣以保持必要的內壓。

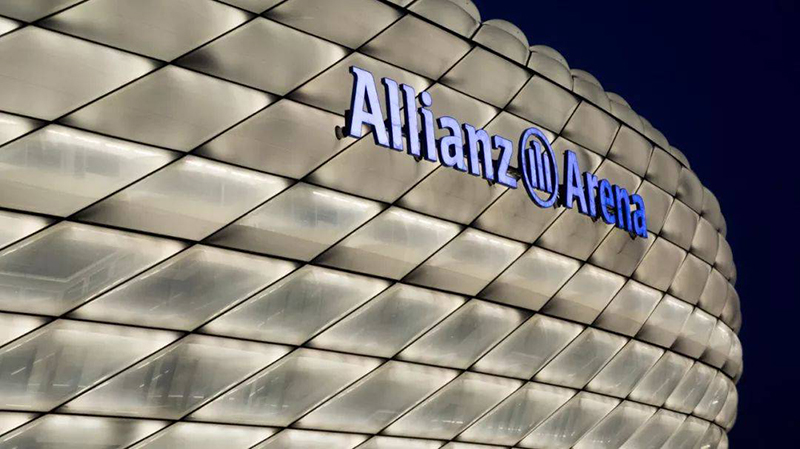

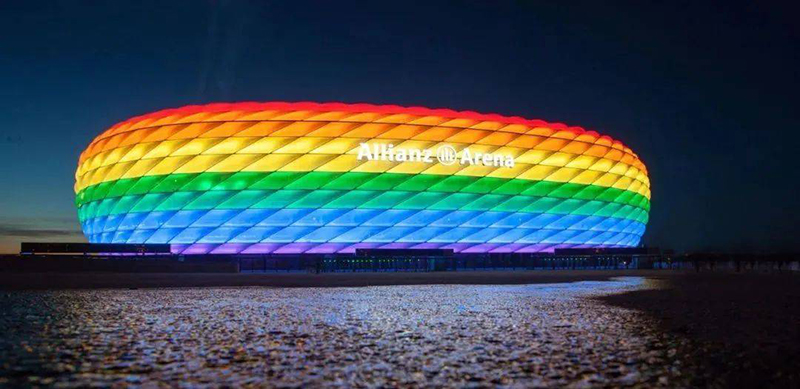

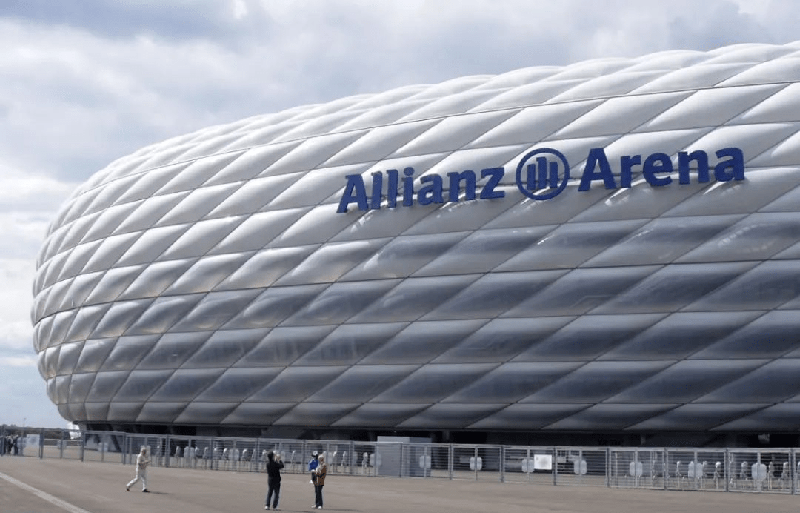

▲德國慕尼黑安聯足球場

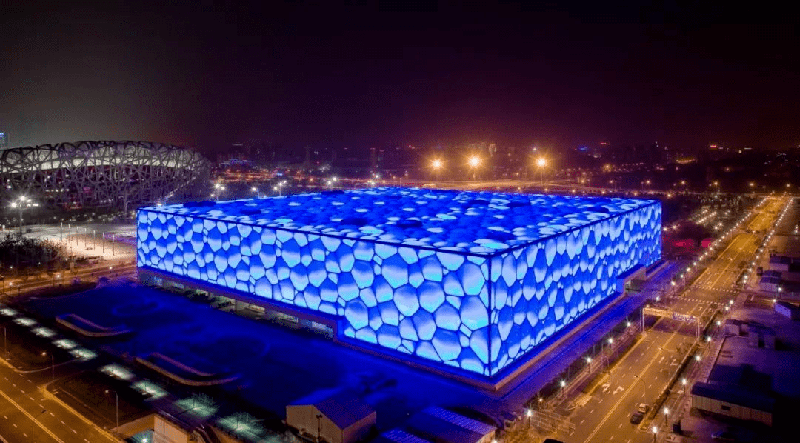

中國北京水立方（ETFE氣枕）的燈光效果

以上就是ETFE膜結構建筑材料神奇的“軟玻璃的詳細介紹，希望可以幫到大家。如果您還有其他關于ETFE膜結構方面的問題，都可以聯系萬豪咨詢哦。專業膜結構廠家萬豪，定能給您一個滿意的答復。
